微生物潔凈實驗室設計在建設方提供的土建圖、招標說明文件基礎之上進行，依據《生物安全實驗室建筑技術規范》GB50346-2004、《實驗室生物安全通用要求》GB19489-2004、《微生物(Micro-Organism)和生物醫學實驗室 生物安全通用準則》WS233-2002、《潔凈廠 房設計規范》GB50073-2001、 《潔凈室施 工及驗收規范》JGJ71-90、《通風與空調工程施 工及質量驗收規范》、《建筑安裝工程技術操作規程通風空調》、《建筑給水排水及采暖 工程施工質量驗收規范》、《民用建筑電 氣設計規范》等規范中相關條例的規定，對實驗室場地的建筑特色進行了認真分析之后，本著以人為本、方便實驗操作、生物安全的設計理念，在充分滿足實驗場所提供的平面布局前提下完成方案設計。

潔凈實驗室由于潔凈實驗室生物安全實驗室內操作對象是危險性的微生物，對人體、動植物或環境具有危害，必須通過采用合理的空氣調節系統，保持潔凈實驗室-生物安全實驗室的相對負壓環境無論何時都不被破壞，以保證實驗室內危險性微生物不能向外部環境中擴散。實驗室凈化無菌試驗室生物安全實驗室必須保證人身安全、環境安全、廢棄物安全和樣本安全，能長期而安全地運行，同時還為需要實驗室工作人員提供一個舒適、 而良好的工作環境。設計方案應集先進性、高安全性、實用性、經濟性于一體。

設計根據實驗場所提供的場地空間，設計微生物實驗區，以建筑面積為23m2為例。應設有一個P2主實驗室一個一更緩沖間，一個二更緩沖間，一個洗刷消毒間。

設計充分利用現有的空間，根據國家相關規范和實驗場所的特殊要求進行平面布置?？紤]( consider)生物安全實驗室應同時實施一級屏障和二級屏障的要求，中-級屏障主要體現在微生物實驗區的平面布置和維護結構方面 ，二級屏障主要體現在空調凈化系統方面。在平面布置方面把人流和物流分隔開，防止人和物的交叉感染:實驗操作人員通過-更緩沖間和二更緩沖間進入P2主實驗室;實驗物體通過兩個互鎖式傳遞窗進出P2主實驗室，其期-個互鎖式傳遞窗設在主實驗室和準備間之間，另外-個設在主實驗室和洗刷消毒室之間，保證了潔凈物不受感染，同時保證了污染物盡快傳進洗刷消毒室進行消毒滅菌。

整個平面布局完全能夠滿足國家標準及標準和實驗場所最終要求，而且充分利用了實驗場所劃分的建筑空間，按照實驗室操作程序(procedure)的要求配備了各種功能的房間，操作路線方便快捷，每間實驗室的平面尺寸都是按照各種實驗功能分配的。

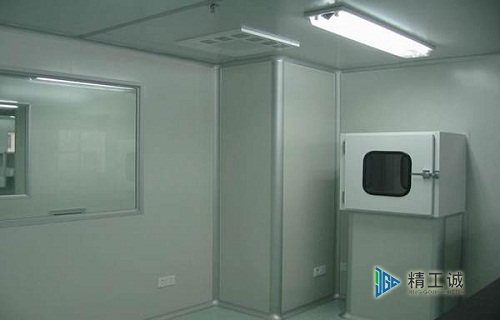

設計上將實驗室主體框架(framework)為彩鋼板玻璃隔斷，顏色為啞白色，彩鋼厚度每面0.426mm ，彩鋼巖棉(stonewoo)夾芯板防火等級為不燃燒;聚苯乙烯彩鋼夾芯板防火等級為阻止燃燒。隔斷玻璃厚度為5mm ;為防止沉積灰塵窗料使用R25mm鋁合金國弧壓線;所有二維連接處的內側均使用R50mm鋁合金內圓角，暴露在外的二維連接線的外側則用R100mm鋁合金外圓角連接;彩鋼板的三維連接處使用三維接點過渡( transition) ，而彩鋼板與墻面地面則用鋁合金槽鋁聯接。吊頂材料亦為彩鋼板。

微生物區室內地面采用進口聚氣乙烯(Polyvinyl chloride)材質無縫隙焊接、具有耐腐蝕(釋義:指腐爛.消鐵侵蝕等、耐磨耗性強、平整度好、容易清洗的特性。地面地角線用陰角鋁( AI)材裝飾，美觀且嚴密性好。整體實驗( experiment)室通過科學設計.精心施工、將使實驗室內形成堅固、無縫、平滑、美觀、不反光、不積塵、不生銹、防潮、抗菌(anti-microbial.性能優良的無菌表面和內殼，從而解決了氣密性和保潔等問題。所有物料均按設計圖紙?jiān)诠S加工成型，運至現場組合快速安裝而成。室內所有設備均嵌入墻內，使整間實驗室墻面均光滑平整無縫，防止積塵，方便清潔、消毒。凈化實驗室除了解決空氣凈化的問題以外，還要盡可能多的為實驗工作提供方便，因此在設計上應考慮( consider)-些必
備的實驗室用器具。

1.互鎖式傳遞窗:在P2實驗( experiment)室配有兩個傳遞窗。保證了實驗室物流的安全性。互鎖式傳遞窗內有紫外線燈，當污染過物品拿出實驗室前進行消毒.互鎖式傳遞窗還保證了室外和室內空氣的隔絕，方便了實驗人員的物品傳遞減少了實驗人員進出實驗室的次數.傳遞窗室內室外都可控制。
2.自動閉門器:根據國家規范要求，在潔凈實驗室門上安裝有自動閉門器。
3.互鎖門:主實驗( experiment)室設置一套兩門互鎖的電子互鎖，當其中有一扇門未關時，另外- -扇門將無法打開這樣就對進入潔凈室內的氣流起到緩沖作用.互鎖[ ]還配置有應急開關當發生意外事故時，按應急開關方便實驗室人員盡快逃離現場。實驗室凈化無菌試驗室、生物安全實驗室必須保證人身安全、環境安全.廢棄物安全和樣本安全，能長期而安全地運行，同時還為需要實驗室工作人員提供一個舒適、 而良好的工作環境。
4.多功能微電腦控制儀:作為實驗( experiment)室的總控制柜，包括溫濕度調節及示送排風機(Draught Fan)的起停和起停的順序、照明開關、紫外燈控制等等。溫度調節顯示屏可準確地顯示實驗室內溫度，調節方便溫度誤差小。
